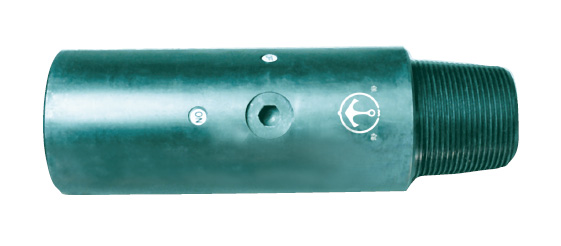

方鉆桿旋塞閥是鉆柱循環系統中的手動控制閥，是防止井噴的有效工具之一。方鉆桿旋塞閥分上部方鉆桿旋塞閥和下部方鉆桿旋塞閥。上部方鉆桿旋塞閥連接于水龍頭下端和方鉆桿上端之間。下部方鉆桿旋塞閥連接于方鉆桿或方鉆桿保護接頭下端和鉆桿的上端之間。方鉆桿旋塞閥操作非常簡單，用專用扳手按指示要求轉動90度即可實現開和關。在鉆井作業中，為了避免井噴惡性事故的發生，均應在方鉆桿上、下兩端安裝方鉆桿旋塞閥
上部方鉆桿旋塞閥的技術參數及規格
| 類型 |
外徑 (mm) |
接頭螺紋 (API) |
內徑 (mm) |
最大密封壓力 |
| CS146 |
146 |
4 1/2REG LH |
50 |
35;70;105 |
| CS200 |
200 |
6 5/8REG LH |
75 |
下部方鉆桿旋塞閥的技術參數及規格
| 類型 |
外徑 (mm) |
接頭螺紋 (API) |
內徑 (mm) |
最大密封壓力 |
| XS105 |
105 |
NC31 |
40 |
35;70;105 |
| XS121 |
121 |
NC38 |
50 |
| XS127 |
127 |
NC38 |
50 |
| XS165(168) |
165(168) |
NC50 |
70 |
| XS178 |
178 |
NC50 51/2FH |
70 | |
